LoRa无线温湿度传感器（DRTU-TH01）及系统
LoRa无线传输温湿度传感器产品介绍（DRTU-TH01）：
DRTU-TH01是低功耗、内置4000mAh的锂亚电池、工作寿命高达6年。
高抗扰性能的ISM频段无线温湿度监测单元。
产品配置高性能进口温湿度传感器SHT20，温度采样精度达到±0.3℃,湿度采样精度达到±3%RH。
产品无线传输采用LoRa无线扩频通信技术，远距离传输，野外传输距离达3-5KM。
支持澳门威斯尼斯人8225信息自主研发的澳门威斯尼斯人8225时分多址主动上传通信协议，支持星形拓扑网络组网。
产品支持ISO/IEC 14443 Type A标准协议的NFC通信，可用于配置和固件升级等。
工作在470MHZ ISM频带的超低功耗无线温湿度监测应用。
数据采集网关产品介绍（DRGW05）：
DRGW05网关由网关主体+LoRa天线+LTE全网通天线+蓝牙天线组成。
采用LoRa无线扩频通信技术与节点相连。
覆盖范围广、节点容量大（最大带载1200个传感器）和高可靠性。
内置多种通信，LTE全网通无线接口/RS485总线接口可与后台进行数据对接；
网关自带8字节长度UID作为产品的身份识别；
网关内置蓝牙5.0，支持通过蓝牙APP进行配置，便于维护。
选型指南：
DRGW05-X-485/LTE/LoRa
X代表供电方式：L 太阳能供电 P 市电供电；
485代表上联接口RS485；
LTE代表上联接口LTE全网通；
LoRa代表下联接口LoRa；

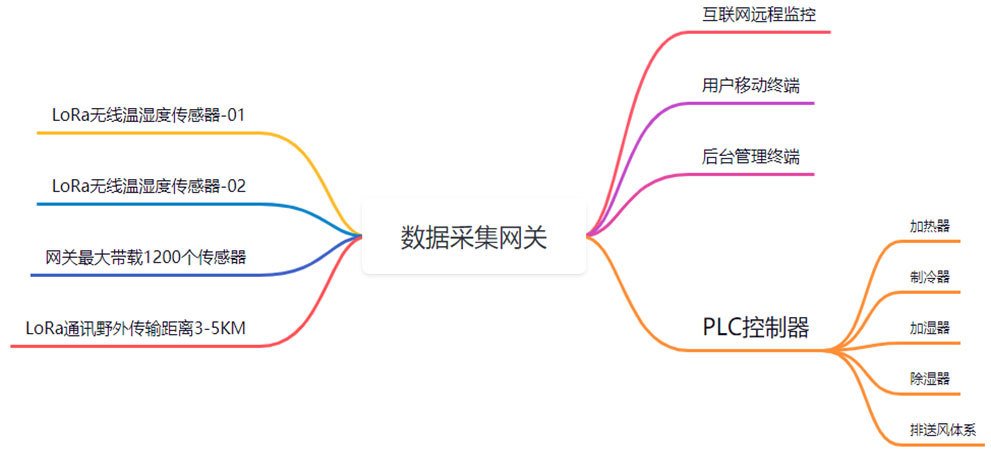

LoRa无线传输温湿度传感器及系统工作模式：

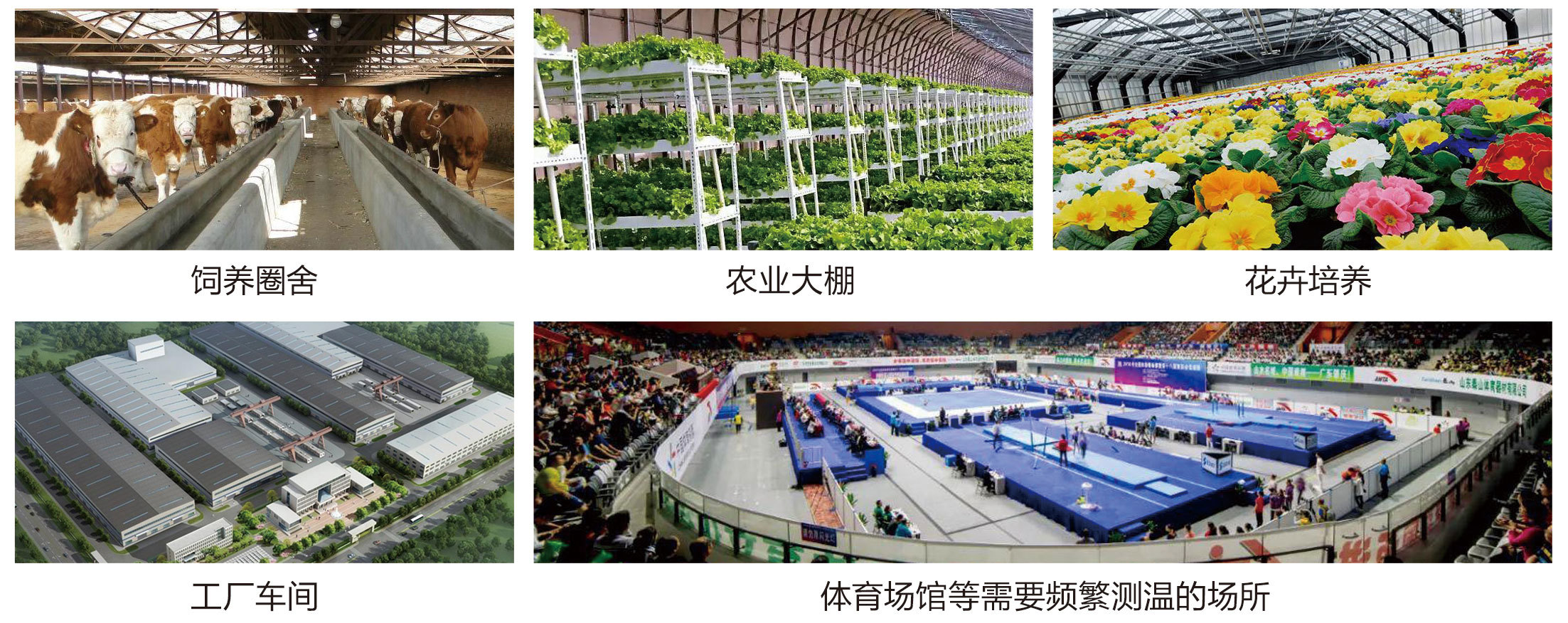

LoRa无线传输温湿度传感器及系统运用场景：
饲养圈舍 农业大棚 工厂车间 体育场馆 仓库存储 医药存储 电子行业 生物化工 智慧楼宇
LoRa无线传输温湿度传感器技术参数：
|
参数 |
值 |
单位 |
|
温度采样精度note1 |
±0.3 |
℃ |
|
温度采样分辨率 |
0.01 |
℃ |
|
湿度采样精度note2 |
±3 |
%RH |
|
湿度采样分辨率 |
0.04 |
%RH |
|
通信频带 |
470M~510M |
HZ |
|
无线通信比特率 |
~0.54 |
Kbps |
|
接收灵敏度 |
-136 |
dBm |
|
最大发射功率 |
~17 |
dBm |
|
待机电流 |
~12 |
uA |
|
平均工作电流note3 |
TBD |
uA |
|
电池电压 |
1.8~3.6 |
V |
|
电池容量note4 |
4000 |
mAh |
|
存储温度 |
0~+30 |
℃ |
|
工作温度 |
-40~+85 |
℃ |
|
工作湿度 |
0%~100% |
RH |
|
尺寸 |
102*85*44 |
mm |
|
重量 |
~108 |
g |
|
安装方式 |
壁挂式 |
/ |
Note1：不同温度下的温度采样精度见下图

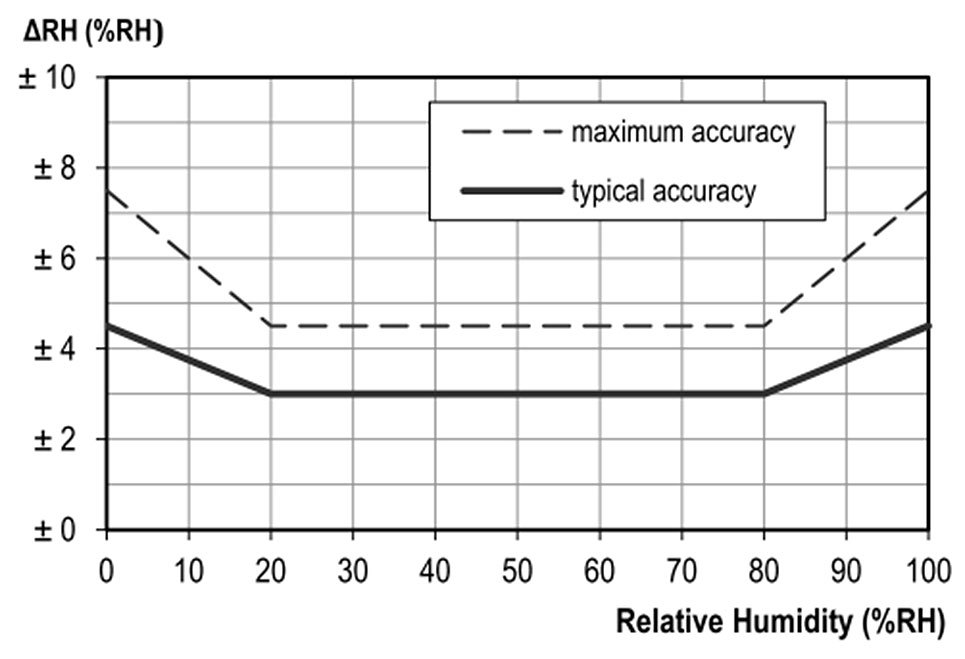

Note2：不同湿度下的湿度采样精度见下图
Note3： 平均工作电流由设置的数据上传周期决定。
Note4： 标配电池为容量4000mAh的锂亚电池，也可配其他容量电池（开壳可更换电池）。
产品绝对最大额定值:
|
参数 |
最小值 |
最大值 |
单位 |
|
供电电压 |
–0.3 |
3.7 |
V |
|
天线端输入功率 |
- |
+10 |
dBm |
|
静电(HBM) |
- |
±2000 |
V |
|
静电(CDM) |
- |
±500 |
V |
数据采集网关产品概述：
表 1 产品技术指标
|
参数 |
值 |
|
电源输入（市电版） |
9V~36V |
|
LoRa接口通信频带 |
470MHZ~510MHZ |
|
LoRa接口最大发射功率 |
17dBm |
|
LoRa接口接收灵敏度 |
-136dBm |
|
LTE接口通信频带 |
支持 FDD-LTE：B1/B3 支持TDD-LTE：B38/B39/B40/B41 支持 WCDMA：B1 支持 TD-SCDMA：B34/B39 支持 CDMA：BC0 支持 GSM：900/1800 |
|
LTE接口最大发射功率 |
FDD-LTE：B1/B3频段：23±2dBm TDD-LTE：B38/B39/B40/B41频段：23±2dBm WCDMA：B1频段：24＋1/-3dBm TD-SCDMA：B34/B39频段：24＋1/-3dBm CDMA：BC0频段：24＋6/-1dBm GSM：900频段：33±2dBm GSM： 1800频段：30±2dBm |
|
LTE接口接收灵敏度 |
FDD-LTE：B1/B3频段：-97Bm TDD-LTE：B38/B39/B40/B41频段：-97dBm WCDMA：B1频段：-107dBm TD-SCDMA：B34/B39频段：-108dBm CDMA：BC0频段：-105dBm GSM：900频段：-105dBm GSM： 1800频段：-104dBm |
|
SIM卡接口 |
Micro SIM |
|
RS485接口 |
波特率≤500Kbps（典型值9600） |
|
防尘防水 |
IP66 |
|
存储温度 |
-40~+85℃ |
|
工作温度 |
-30~+75℃ |
|
充电温度（光能版） |
-20~+60℃ |
|
尺寸（不含天线） |
见图2 |
表 2产品防护等级
|
接口 |
防护指标 |
值 |
|
电源 |
接触放电 |
±8KV（HBM) |
|
抗浪涌度* |
±1KV |
|
|
RS485 |
接触放电 |
±15KV（HBM) |
|
抗浪涌度* |
±1KV |
|
|
LoRa |
接触放电 |
±8KV（HBM) |
|
LTE |
接触放电 |
±8KV（HBM) |
|
蓝牙 |
接触放电 |
±8KV（HBM) |

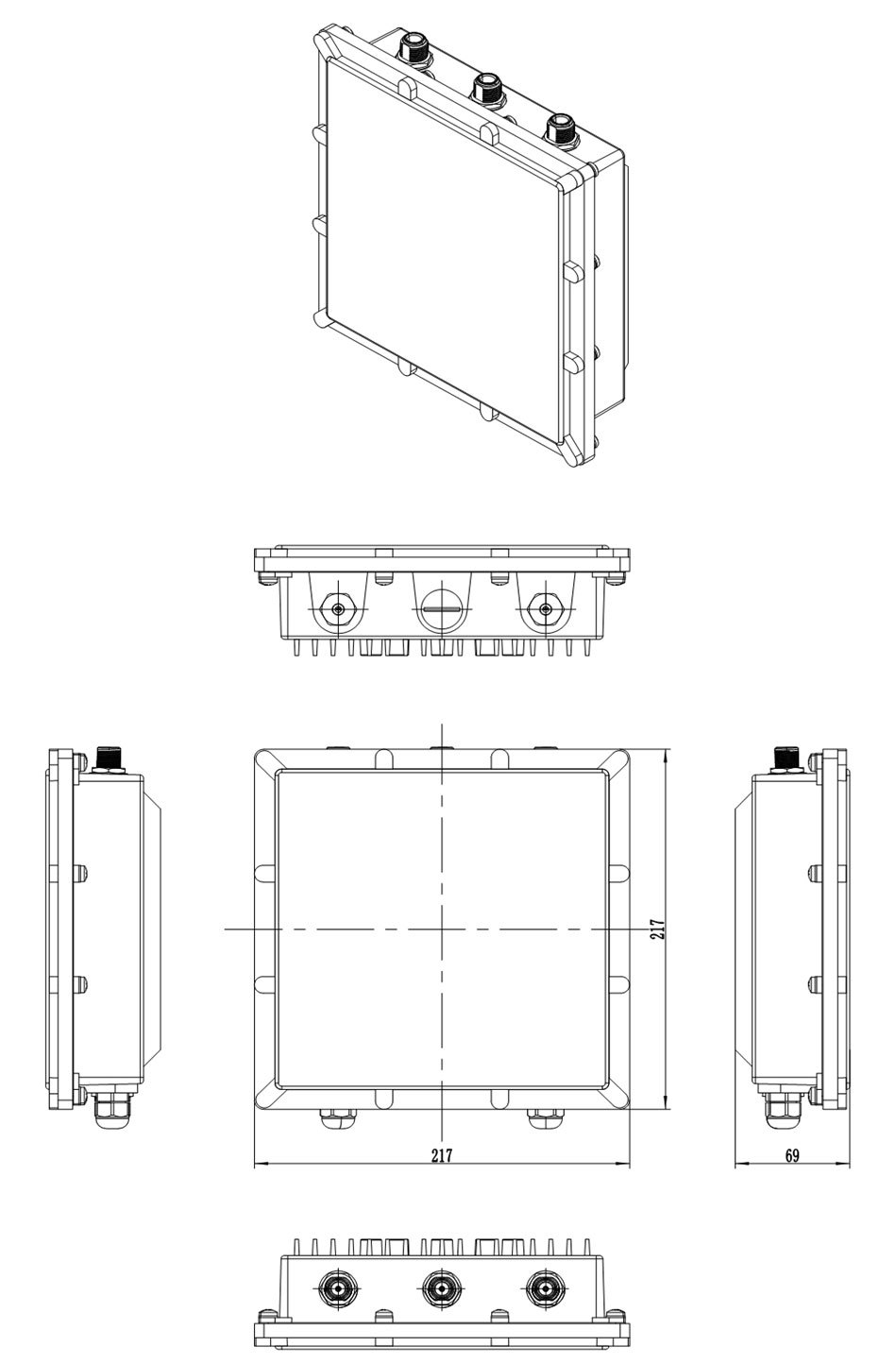

网关尺寸图：
网关采集器产品配件：
3.1 电源适配器12V\16W，市电版本标配（室外使用请另做防水处理）
图 1 电源适配器

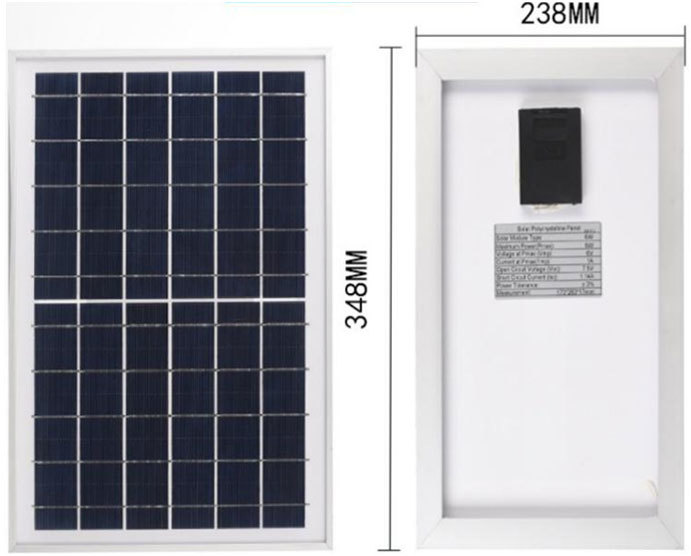

3.2 太阳能板6V\8W*2，光能版本标配（含装配支架、螺丝、接线）
图 2 太阳能板
3.3 墙面支架（含装配螺丝）
图 3 墙面支架
3.4 抱杆支架（含装配螺丝）
图 4 抱杆支架
网关采集器安装说明：
4.1 SIM卡需开盖安装，装好后请务必将壳体上盖螺丝均匀锁紧，避免漏水。
4.2网关本体安装
图 5 网关主体正确安装方式（抱杆支架）
图6网关主体正确安装方式（墙面支架）
4.3网关LoRa天线安装
LoRa天线安装时应遵循天线的无线辐射特性安装，调整天线角度使表计尽量处于天线辐射区域（虚线区域），以达到最佳的无线信号覆盖效果。
图 7 天线辐射方向
LoRa天线若靠墙（或金属）安装，则安装时让天线距离墙体（或金属）13~15cm固定，通过墙体（或金属）的反射效应，可有效提高另一侧的辐射效果。
图 8天线靠墙安装的反射效应
网关信息信息获取与配置：
网关上电后，使用澳门威斯尼斯人8225的LoRa产品APP（设备要求：安卓5.0以上，支持BLE蓝牙）通过蓝牙连接网关，可进行网关信息获取与配置。
图9 APP操作图示
定制服务：
我们的DRGW05网关，可以定制支持LoRa节点的接入数量、采集频度、采集内容、接入云平台地址、接入协议等，其他更多定制，请和澳门威斯尼斯人8225联系。
温度湿度变送器与温度湿度传感器的区别：
|
区别项目 |
温度、湿度变送器 |
温度、湿度传感器 |
|
工作原理 |
把传感器采集到的微弱的电信号放大以便转送或启动控制元件。 |
把非电物理量如温度、湿度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。 |
|
工作方式 |
将非标准电信号转换为标准电信号的仪器 |
将物理信号转换为电信号的器件，过去常讲物理信号，现在其他信号也有了。 |
|
输出信号 |
电流4-20毫安、电压0-5V、0-10V或者485信号，是经过了变送模块处理后的信号。 |
电阻信号、数字信号 |
|
结 构 |
包括两部分：温度、湿度传感器探头和变送模块。 |
通常都是由一个元件封装而成的 |
